Описание модуля

Платёжный HSM — это средство криптографической защиты информации, предназначенное для обеспечения защиты чувствительной информации, обрабатываемой в платёжной системе, и безопасного хранения криптографических ключей, в соответствии с российскими и зарубежными стандартами.

HSM-модуль от КриптоПро разработан на основе программно-аппаратного криптографического модуля «КриптоПро HSM» версии 2.0, который был дополнен программным модулем безопасности для систем платёжных карт, разработанным в соответствии с  Положением Банка России от 4 июня 2020 г. N 719-П и PCI PTS HSM Modular Security Requirements.

В соответствии с указанным Положением с 1 января 2024 года в национально значимых платёжных системах должны использоваться только аппаратные модули безопасности (HSM), реализующие иностранные криптографические алгоритмы и имеющие подтверждение соответствия требованиям, установленным ФСБ России.

Платёжный HSM предоставляет возможность полноценной замены (как по функционалу, так и по производительности) соответствующих модулей иностранного производства в действующих схемах подключения в рамках функционирования информационных систем участников финансового рынка:

• банков — эмитентов платёжных карт;
• банков, осуществляющих эквайринг платёжных карт;
• процессинговых центров операторов платёжных систем.

Платёжный HSM реализует программно-аппаратный интерфейс поддержки операций системы платёжных карт, позволяя решать следующие задачи:

• Инициализация и эмиссия платёжных карт с магнитной полосой, бесконтактных и смарт-карт, включая генерацию PIN/CVC/CVP и печать PIN-конвертов, смену и проверку PIN и прочее.
• Управление ключами (и обеспечение безопасности ключей) на всех этапах жизненного цикла (включая генерацию, печать ключевых компонент, формирование ключей из компонент, диверсификацию ключей, импорт/экспорт и трансляцию).
• Обработка платёжных транзакций, банковских транзакций от платёжных устройств.

Поддерживаемые алгоритмы

Шифрование	2DES, 3DES, AES
Электронная подпись	RSA, ECDSA
Хэш-функции	SHA-1, SHA-224, SHA-256, SHA-384, SHA-512, MD5, ISO 10118-2
MAC	ISO 9797-1 MAC algorithm 1, ISO 9797-1 MAC algorithm 3, ANSI X9.19, CBC-MAC, CMAC
Согласование ключей	ECDH

Форматы ключей

• Key Block (в том числе ANSI X9 TR-31)
• ANSI X9.17
• Variant

Форматы PIN-блоков

Формат PIN-блока	ISO Format	Алгоритм
ISO 9564-1 & ANSI X9.8 Format 0	0	2DES, 3DES
ISO 9564-1 Format 1	1	2DES, 3DES
Standard EMV 1996	2	2DES, 3DES
Mastercard Pay Now & Pay Later	—	2DES, 3DES
Visa/Amex new PIN only	—	2DES, 3DES
Visa/Amex new & old PIN	—	2DES, 3DES
ISO 9564-1 & ANSI X9.8 Format 3	3	2DES, 3DES
ISO 9564-1 Format 4	4	AES

Производительность

На примере операции трансляции PIN-блоков:

• 10 000 tps на AES
• 20 000 tps на 3DES

Поддерживаемые технологии

• МИР
• Visa VIS, Visa VCP, Mastercard M/Chip, Mastercard MCBP, American Express AEIPS, JCB, Union Pay
• EMV 3.1.1, EMV 4.1, EMV 4.3
• Visa CVV, iCVV, CAVV; Mastercard CVC, Chip CVC, AAV
• IBM 3624 (IBM Offset)
• ABA PVV
• Mastercard CAP, Visa DPA
• Global Platform Secure Channel Protocol 2 (SCP02), Secure Channel Protocol 3 (SCP03); EMV Common Personalization Specification (EMV CPS)
• DUKPT (X9.24)

Сертификаты соответствия требованиям

Подтверждение соответствия требованиям, установленным ФСБ России

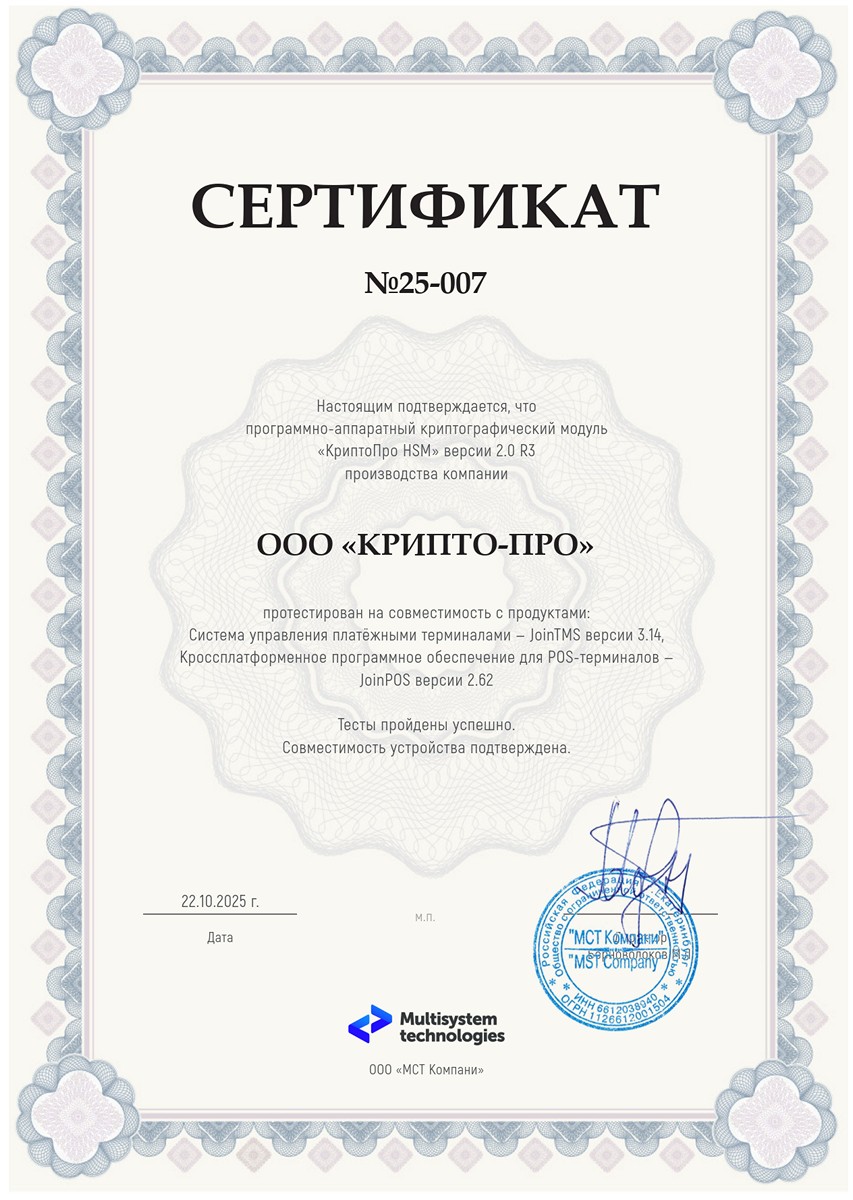

Сертификаты совместимости с банковскими системами

Дополнительные материалы

• Листовка А4 с описанием Платёжного HSM-модуля «КриптоПро HSM» 2.0 R3 (.PDF, 1МБ)
• Описание и документация по продукту КриптоПро HSM
• Функциональные возможности КриптоПро HSM

Обучающие курсы по платежному модулю КриптоПро HSM

В Учебном центре «Информзащита»:

• Курс Т041 «Порядок настройки и применения платежного модуля КриптоПро PCI HSM» (2 дня);
• Курс Т341 «Порядок развертывания PKI с применением ПАКМ „КриптоПро HSM“ и настройки платежного модуля КриптоПро PCI HSM» (5 дней).

В Учебном центре «Потенциал»:

• Курс «Платежный Модуль КриптоПро PCI HSM, полный курс: особенности регламента, настройки и эксплуатации» (3 дня);
• Курс «Платежный Модуль КриптоПро PCI HSM, ускоренный курс: особенности настройки и миграции с Thales HSM» (1 день).
